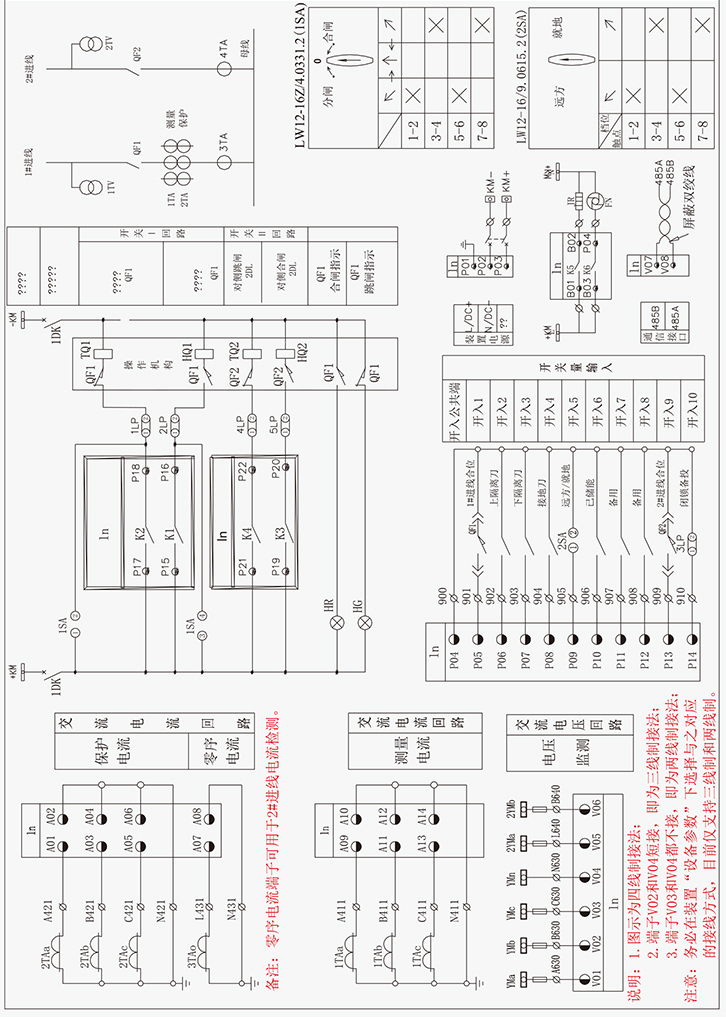

CJR-6200 綜合微機保護裝置是一種基于微型計算機技術的電力系統保護設備，主要用于監測和保護電力系統中的電氣設備（如變壓器、線路、電容器等）。
綜合保護裝置是我公司為了適應電力系統各發電廠、變電站、配電站等對繼電保護的要求而專門開發的新一代微機型繼電保護設備。為 35KV及以下電壓等級架空線路、電纜線路、變壓器、電容器等一次設備提供完善的保護功能，既可以分散在開關柜就地安裝，也可以集中組屏安裝。完善的設計保證了裝置可以在惡劣環境下長期、可靠地運行。
· 環境溫度：-10~+55℃
· 相對濕度：不大于 95%，無凝露
· 大氣壓力：86~106kPa
· 其它條件：裝置周圍的空氣中不應含有帶酸、堿腐蝕或爆炸性的物質，且具有防雷、雨、雪設施試驗的標準大氣條件 :
環境溫度：+15~+35℃
相對濕度：45%~75%
大氣壓力：86~106kPa
· 儲藏及運輸：-25~+70℃
· 測量范圍及誤差：
保護電流：0.05In~20In，誤差不超過 ±1% 或 ±0.05A
測量電流：0.05In~2In，誤差不超過 ±0.5% 或 ±0.03A
保護電壓：5~150V，誤差不超過 ±1% 或 ±0.5V
· 過載能力：
電流回路：
2 倍額定電流可長期工作
10 倍額定電流允許 10S
20 倍額定電流允許 1S
電壓回路：
1.2 倍額定電壓可長期工作
1.5 倍額定電壓允許 10S
· 裝置功耗：
交流電流回路：不大于 1VA/ 相
交流電壓回路：不大于 1VA/ 相
直流電壓回路：
正常工作時，不大于 10W
保護動作時，不大于 15W
· 絕緣電阻：
用開路電壓為 500V 的兆歐表測量其絕緣電阻，裝置的各帶電端子連在一起，對外露的非帶電金屬部件或外殼之間大于 100MΩ。
· 電流速斷出口動作時間：不大于 35ms (1.2 倍動作電流 )
· 非電量出口動作時間：不大于 35ms
· 觸點容量：
在直流感性負荷回路中 (C/R=7ms), 電壓不超過 250VDC，且電流不超過 2.5A，觸頭斷開容量為 50W；
在交流回路 (COSΦ=0.4，電壓不超過 250VAC，且電流不超過 4A) 中，觸頭斷開容量為 600VA；
在阻性負荷回路中 ( 交直流電壓不超過 250V，電流不超過 10A) 中，觸點最大斷開容量 1500VA/400W。
觸點允許長期接通不超過 5A 電流。
· 介質強度：
產品的開關量采集電路對地（即外殼或外露的非帶電金屬零件）能承受500V（有效值）、50Hz的交流試驗電壓，歷時1min，而無擊穿或閃絡現象。
其余各帶電端子連在一起，對外露的非帶電金屬部分或外殼之間，以及裝置中無電氣聯系的各導電電路之間，應能承受交流有效值 2000V/50Hz 的試驗電壓，歷時 1min 無絕緣擊穿閃絡現象。當復查介質強度時，試驗電壓值應為規定值的 75%。
· 振動：符合 IEC60255-21-1 中 3.2.1、3.2.2 的有關規定。
· 沖擊：符合 GB/T14537-1993 中 4.2.1、4.2.2 的有關規定。
· 碰撞：符合 GB/14537-1993 中 4.3 的有關規定。
· 抗電磁干擾性能：
符合 GB/T14598.13-2008 標準 III 級震蕩波抗擾度檢驗合格。
符合 GB/T14598.14-1998 標準 III 級靜電放電抗擾度試驗合格。
符合 GB/T14598.9 -1998 標準 III 級射頻電磁場輻射抗擾度試驗合格。
符合 GB/T14598.10-2007 標準 III 級電快速瞬變抗擾度試驗合格。
·速斷保護、3 段式過流保護
當三相電流中任意一相電流超過電流整定值時啟動計時器，計時達到相應的動作延時后，保護動作并記錄相應的事件信息。相應保護邏輯如下圖所示。
另外過流3段還可以選擇反時限動作，并且提供滿足國際電工委員會(IEC255-4)規定的3種反時限特性：
式中：tP 為時間常數，IP 為反時限啟動電流，I 為實際運行電流，t 為動作延時。
·后加速保護
本裝置配備有獨立的加速段保護。當斷路器由分變合 3 秒內電流大于加速段電流定值并達到后加速延時后保護動作，并記錄相應的事件信息。 相應保護邏輯如下圖所示。
·過負荷保護
當三相電流中任意一相電流超過整定值并達到相應整定延時后保護動作（可動作于告警或者跳閘），并記錄相應的事件信息。相應保護邏輯如 下圖所示。
·零序過流
裝置配有三段零序過流保護，每一段可單獨整定定值，并可選擇告警或跳閘，零序電流可以選擇外部獨立的零序互感器，也可選擇內部合成零 序 3I0，當零序電流大于相應的整定電流并達到相應的整定延時時保護動作。相應保護邏輯如下圖所示。
另外零序過流 3 段還可以選擇反時限動作，同樣提供滿足國際電工委員會 (IEC255-4) 規定的 3 種反時限特性供用戶選擇。
式中：tP 為時間常數，IP 為反時限啟動電流，I 為實際運行電流，t 為動作延時。
